TROCADOR DE CALOR

Trocador de Calor a Placas Sanitário Gaxetado

Os trocadores de calor a placas ROTAINOX, são equipamentos aplicados em processos de alimentos e bebidas que necessitem de troca térmica.

A linha NT e VT está disponível em vários tamanhos e modelos. São possíveis inúmeras configurações de placas, alcançando vazões de 0,5m³/h até 180m³/h.

Principais Indústrias

Lácteas/ Cervejeiras / Sucos / Vinhos / Óleo / Farmacêutica.

Dados dos Equipamentos

Pressão máxima de trabalho: 6 bar.

Limpeza

Temperatura máxima de limpeza: 80°c.
Pressão máxima da água: 10 bar.

Pedestal

O Pedestal é formado por chapa fixa, chapa móvel (aperto), guias e coluna. Os tirantes de aperto são usados para unir o pacote de placas às chapas.

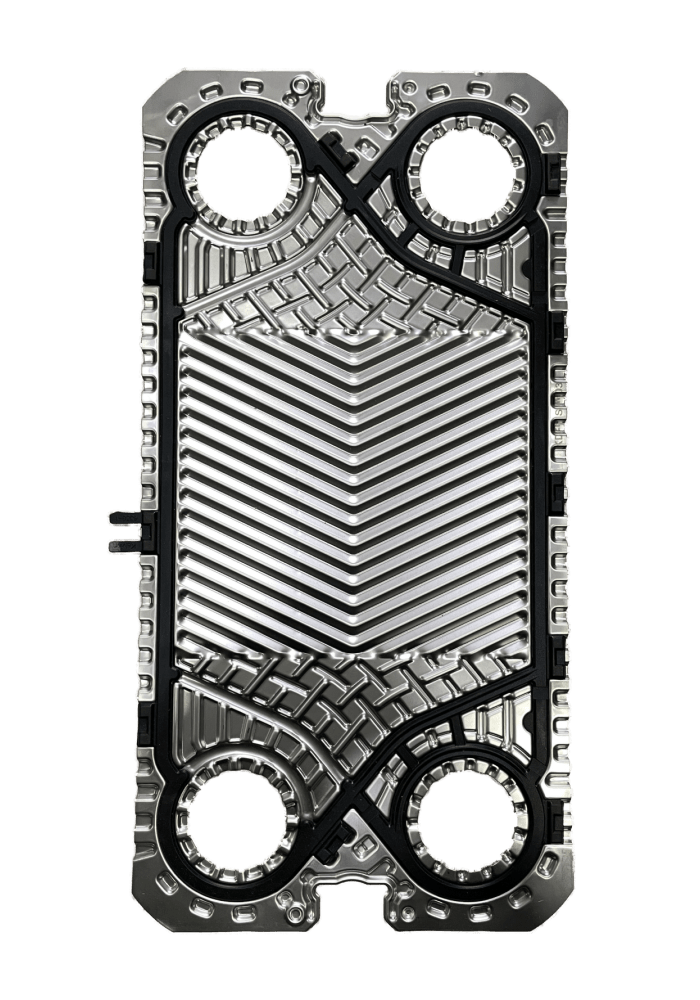

Placas

- O pacote das placas contém placas corrugadas com canal perimetral para colocação das gaxetas.
- O número de placas, assim como o tamanho e dimensão, depende do projeto térmico.
- As placas possuem material de aço inoxidável, de titânio, ou materiais especiais, dependendo da aplicação.
- As placas Rota Inox são projetadas de tal maneira que podem ser usadas tanto como placas direita ou esquerda.

Solicitar uma proposta

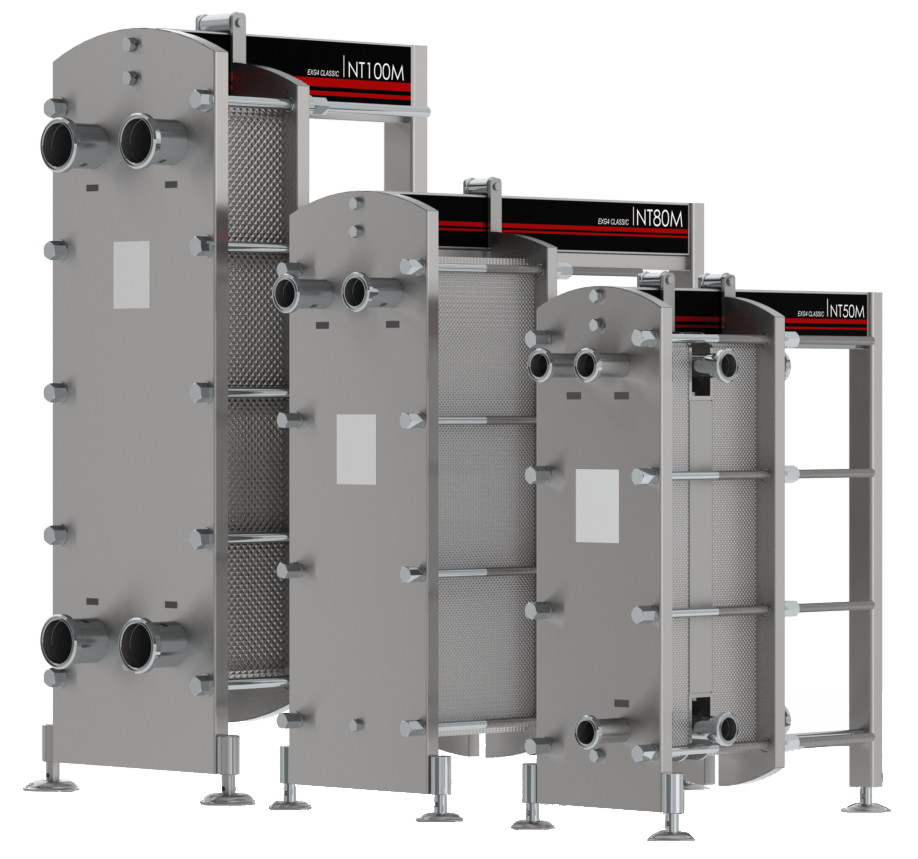

Modelos

NT25M: Vazão 11,0m³/h.
NT50T: Vazão 45,0m³/h.
NT50M: Vazão 45,0m³/h.
NT50X: Vazão 45,0m³/h.
NT80M: Vazão 100,0m³/h.
NT100M: Vazão 180,0m³/h.
NT100X: Vazão 180,0m³/h.
VT04M: Vazão 10,0m³/h.
VT10M: Vazão 45,0m³/h.
VT20M: Vazão 100,0m³/h.
VT40M: Vazão 180,0m³/h.
TS6M: Vazão 40,0m³/h.

Conexões SMS

NT25M: 1".
NT50T: 2".
NT50M: 2".
NT50X: 2".
NT80M: 2.1/2".
NT100M: 4".
NT100X: 4".
VT04M: 1".
VT10M: 2".
VT20M: 2.1/2".
VT40M: 4".
TS6M: 2".

Materiais

Peças em contato com produto: AISI316/AISI3041/Titânio. Outras peças: AISI-304. Conexões alternativas: SMS/TC/RJT/Flanges. Vedações alternativas: NBR/EPDM/VITON.
Acabamentos: Escovado/Polido.

Temperatura máxima nas vedações

Nbr 120°c.
H-nbr 150°c.
Epdm 150°c.
Epdm-h 170°c.
Mqv/epdm 180°c.
Viton-a 180°c.
Viton-g 200°c.
